Резюме на статията

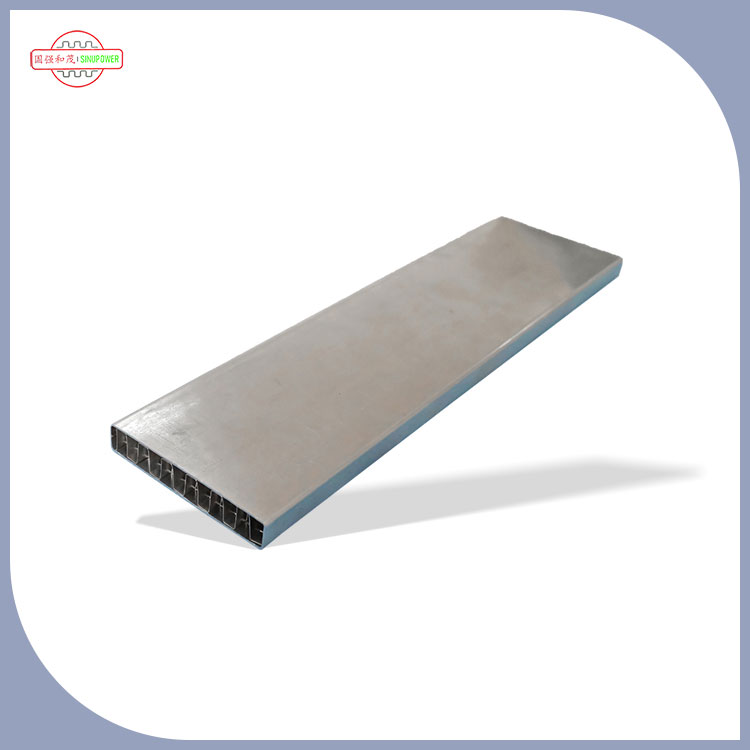

Правоъгълни тръбисе появяват в по-модерни топлообменници и термични системи по проста причина: те могат да осигурят силна производителност на топлопренос в тесни пространства, като същевременно помагат на инженерите да контролират въздушния поток, спада на налягането и геометрията на бобината. Тази статия разглежда къде имат смисъл правоъгълните тръби, какви болни точки коригират (и кои не), как да ги посочите правилно и какви проверки на качеството трябва да изисквате, за да избегнете скъпи изненади. Ще получите също практическа таблица за сравнение, контролни списъци за избор и раздел с ЧЗВ, който можете да споделите с вашия екип.
Ако се снабдявате с тръби за топлообменник, има вероятност да не губите сън заради „тръбите“ като цяло – губите сън заради това какви тръби могат да се счупят: цели за производителност, добив на сглобяване и графици за доставка. Ето болките, които се появяват отново и отново:
Правоъгълните тръби няма да решат по магически начин всеки един от тези проблеми, но когато са избрани за правилната работа – и правилно определени – те могат да намалят няколко проблема наведнъж.
Правоъгълните тръби променят геометрията на канала на потока и начина, по който тръбата взаимодейства с перките или плочите. Това звучи академично, докато не видите практическите ефекти:
Накратко: профилът ви дава още един лост, който да дърпате, когато кръглите тръби не могат да осигурят комбинацията от компактност, монтаж и термични характеристики, от които се нуждаете.
Правоъгълните тръби са особено привлекателни, когато дизайнът е ограничен или когато въздушната страна е истинското тясно място. Обичайните случаи на употреба включват:
Съвет: Ако вашият дизайнерски екип продължава да се бори с „имаме нужда от повече капацитет, но не можем да увеличим намотката“, обикновено това е мястото, където правоъгълните профили влизат в разговора.
Нека направим решението практично. Ето сравнителна таблица, която обществените поръчки и инженерингът могат да използват в ранния етап:
| Фактор на решение | Правоъгълни тръби | Кръгли тръби |
|---|---|---|
| Използване на пространството | Често силен в компактни оформления; лесен за подреждане в определени геометрии | Надеждни, но могат да губят място в тесни, правоъгълни пликове |
| Потенциал на интерфейса на перките | Плоските страни могат да помогнат за постигане на постоянен контакт, когато са съчетани с дизайна на перките | Общи стандарти; инструменти за перки, широко достъпни |
| Монтажно подравняване | Профилът може да намали въртенето и да подобри повторяемото позициониране | Въртенето не е присъщо ограничено, освен ако приспособленията не го налагат |
| Наличност на веригата за доставки | Най-добре със специализирани производители; осигурете способност и допустими отклонения | Широка наличност; много доставчици |
| Чувствителност на спецификацията | По-високо – малките промени в ъглите, радиусите или стените могат да имат по-голямо значение | По-ниски стандарти и взаимозаменяемост са често срещани |
| Предвидимост на разходите | Може да бъде конкурентен по обем; зависи от сплавта, процеса и допустимите отклонения | Често предсказуем поради мащаба на стоките |
Когато една система не се представя добре, екипите често първо обвиняват „тръбната форма“. В действителност производителността зависи от няколко променливи, които можете да контролирате. Ако оценявате правоъгълни тръби, съсредоточете се върху тези:
Най-добрите проекти третират правоъгълните тръби като част от система: тръба + перка + метод на свързване + работни условия. Ето откъде идват победите.
Повечето проблеми с доставките възникват, защото спецификацията на тръбата е „достатъчно близка“ за цитиране, но не е достатъчно прецизна за производство. Използвайте този контролен списък, за да предотвратите повторни котировки, забавяния и несъответствия:
Съвет за снабдяване: помолете инженерите да предоставят списък с „критични за сглобяване“. Ако даден толеранс засяга вмъкването на ребрата, междините при запояване или прилягането на приспособлението, той принадлежи към спецификацията за покупка - не е заровен във вътрешните чертежи.
Правоъгълните тръби често се използват там, където прецизността и повторяемостта са от значение. Ето проверките на качеството, които ви предпазват от спиране на линията и повреди при течове:
Ако вашият проект има висока цена на повреда (хладилни агенти, опасни среди, труднодостъпни инсталации), третирайте качествената документация като изискване, а не като „хубаво е да имате“.
Дори ако правоъгълните тръби са перфектни на хартия, проектът все още може да се провали поради триене във веригата за доставки. Няколко практически начина за намаляване на риска:
Последователността е по-важна от съвършенството. Тръба, която е „перфектна“ в една партида и малко по-различна в следващата, е по-лоша от тръба, която постоянно е в рамките на добре дефиниран прозорец на толеранс.
Ако се снабдявате с правоъгълни тръби за приложения за пренос на топлина, работата с производител, който разбира термичните възли, прави живота ви по-лесен – защото те знаят какво всъщност се обърка в производството: напасване на перките, консистенция на спояване, отклонение на размерите, деформация при преминаване и пропуски в документацията.
Sinupower Heat Transfer Tubes Changshu Ltd.се фокусира върху решения за топлопреносни тръби, включително правоъгълни тръби, предназначени за термично оборудване и приложения в стил бобини. Предимството на партньорството със специализиран доставчик не е просто „можете ли да го направите“, а „можете ли да го поддържате последователно“ през производствените цикли – като същевременно поддържате вашите спецификации, очаквания от инспекции и ритъм на доставка.
Донесете им вашия чертеж, условия на работа и вашите ограничения за сглобяване (особено допуски, които засягат вмъкването и съединяването на перките). Колкото по-ясни са функционалните изисквания, толкова по-бързо можете да постигнете стабилен тръбен дизайн, който да не изненада производствения ви екип по-късно.
В: Винаги ли правоъгълните тръби са по-ефективни от кръглите?
О: Не автоматично. Ефективността зависи от цялостния дизайн - въздушен поток, геометрия на ребрата, вътрешен поток, дебелина на стената и качество на свързване. Правоъгълните тръби могат да бъдат добра опция, когато имате нужда от компактни оформления или по-добър контрол върху подравняването на сглобката.
В: Коя е най-голямата грешка при снабдяването с правоъгълни тръби?
О: Неясни допустими отклонения. Ако ширината/височината, усукването, детайлите на ъглите или състоянието на повърхността не са дефинирани, можете да получите тръби, които „отговарят на офертата“, но се провалят при сглобяването.
В: Правоъгълните тръби увеличават ли спада на налягането?
О: Могат, в зависимост от вътрешната геометрия и условията на потока. Правилният дизайн може да балансира спада на налягането и преноса на топлина, но трябва да оцените целите на системата (мощност на вентилатора или мощност на помпата), вместо да гадаете само въз основа на формата.
Въпрос: Какво трябва да кажа на доставчика, за да избегна проблеми със спояването или свързването?
О: Споделете метода на свързване (запояване, заваряване, механично разширяване и т.н.), необходимата чистота на повърхността и всякакви критични размери, които влияят върху контрола на празнините. Надеждността на присъединяването често е по-чувствителна към чистотата и последователността, отколкото екипите очакват.
Въпрос: Как да разбера дали приложението ми е подходящо за правоъгълни тръби?
О: Ако сте ограничени от пространството, борите се с последователността на контакта на перките или се опитвате да намалите променливостта на сглобяването, правоъгълните тръби си заслужава да бъдат оценени. Най-добрата следваща стъпка е да сравните прототипи или резултати от симулация, като използвате вашата реална геометрия на бобината.
Ако оценявате правоъгълни тръби за нов дизайн на топлообменник – или се опитвате да поправите съществуваща намотка, която не работи добре – не залагайте на „достатъчно близки“ спецификации. Донесете вашите размери, допустими отклонения, работни условия и метод на свързване към масата и подравнете върху тръбен дизайн, който вашата производствена линия може да работи последователно.
Искате по-бърз, по-чист процес на цитиране и по-малко изненади в пробните компилации?свържете се с наси споделете чертежа и подробностите за приложението си - вашето бъдещо аз (и вашият продуцентски екип) ще ви благодарят.
