Sinupowerе професионалистпроизводителот прецизни алуминиеви термични компоненти. НашитеПрецизно сгъната тръба тип В на сърцевината на радиаторае многопортова екструдирана алуминиева тръба, проектирана специално за сгънати сърцевини на радиатори в автомобилни и индустриални топлообменни системи. Отличителното напречно сечение "B" не е просто естетическо - това е функционална геометрия, която увеличава повърхността, налична за пренос на топлина в ограничено пространство, създава контролирана турбуленция в потока на охлаждащата течност и позволява по-компактно опаковане на радиатора. Като основен компонент на сгънатия радиатор, тези тръби са отговорни за първичния топлообмен между охлаждащата течност на двигателя и околния въздух. Техният дизайн пряко влияе върху ефективността на радиатора, теглото и цялостната производителност на автомобила. Sinupower произвежда тези B-тръби с прецизна екструзия и вътрешен контрол на процеса, осигурявайки последователна геометрия и надеждни топлинни характеристики във всяка производствена партида.
Роля на основен компонент – защо B-тръбите определят производителността на радиатора

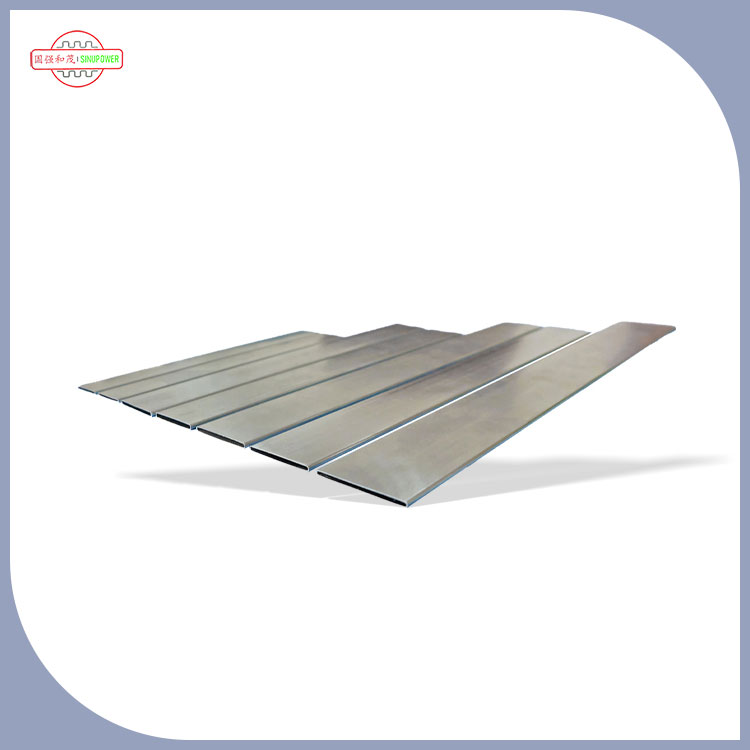

Прецизно сгъната тръба тип В на сърцевината на радиатораслужи като основна топлообменна повърхност в сгънатата сърцевина на радиатора. B-образният профил предоставя три критични функционални предимства:
📐 Максимизиране на площта B-формата осигурява значително по-голяма повърхностна площ на тръба в сравнение с кръгли тръби с еквивалентна площ на напречното сечение, което позволява повече пренос на топлина от охлаждаща течност към въздух на тръба.
🌊 Подобряване на турбулентния поток B-профилът нарушава ламинарния поток на охлаждащата течност, създавайки турбулентност, която подобрява конвективния пренос на топлина и намалява съпротивлението на граничния слой.
📦 Компактно подреждане на ядрото Сплесканият B-профил позволява по-плътно опаковане на тръбите в сърцевината, увеличавайки максимално площта на топлообменната повърхност в ограниченото пространство на модерните двигателни отделения.
Интегриране на сгъната сърцевина на радиатора
- B-тръбите са подредени успоредно между слоевете сгънати перки, образувайки цялостното ядро на радиатора.
- Охлаждащата течност протича през вътрешността на всяка B-тръба с много портове, докато въздухът преминава през външните повърхности на перките.
- Разширената повърхност на B-тръбата и моделите на турбулентния поток позволяват ядрото да постигне целевия капацитет на охлаждане с по-малко тръби и по-малък общ обем на ядрото.
- Този интеграционен подход намалява консумацията на материали и теглото на радиатора, като същевременно поддържа или подобрява топлинните характеристики.
Принципи на дизайна – науката зад B-формата
B-образният профил е резултат от приложена динамика на флуидите и инженерство за пренос на топлина. Основните принципи на дизайна включват:
Многопортова вътрешна геометрия
- B-тръбата не е единичен кух канал, а разполага с множество вътрешни портове, разделени от надлъжни мрежи.
- Тези портове увеличават вътрешната повърхност в контакт с охлаждащата течност, подобрявайки преноса на топлина от течността към стената на тръбата.
- Многопортовият дизайн също подобрява здравината на конструкцията, позволявайки по-тънки стени и допълнително намаляване на теглото.
Генериране на контролирана турбулентност
- Формата на B-профила създава точки за разделяне на потока и повторно закрепване, докато охлаждащата течност преминава през тръбата.
- Тази контролирана турбуленция разрушава термичния граничен слой, който е основното съпротивление на преноса на топлина в ламинарен поток.
- Подобреното смесване води до контакт на по-горещата охлаждаща течност от потока на сърцевината със стената на тръбата, подобрявайки общия коефициент на топлопреминаване.
Оптимизирано съотношение площ-обем
- B-формата максимизира външната повърхност на единица напречно сечение на потока.
- Това означава, че повече повърхност на тръбата е изложена на въздушния поток за даден дебит на охлаждащата течност.
- Резултатът е по-висок капацитет за отвеждане на топлина на тръба, което позволява по-малки и по-леки радиатори.
B-тръби срещу традиционни кръгли тръби – Сравнение на основните компоненти
Прецизно сгъната тръба тип В на сърцевината на радиаторасе различава фундаментално от традиционните кръгли тръби в няколко ключови аспекта:
| Характеристика на дизайна |
B-Type тръби (Sinupower) |
Традиционни кръгли тръби |
| Форма на напречното сечение |
"B" профил – многопортов |
Кръгла – едноотверчна |
| Площ на обем |
Значително по-висока |
По-ниска |
| Модел на потока на охлаждащата течност |
Турбулентно (подобрено смесване) |
Ламинарно към преходно |
| Коефициент на топлопреминаване |
По-високо поради турбуленция |
По-ниска |
| Плътност на опаковката на ядрото |
Повече тръби на сърцевина |
По-малко тръби на сърцевина |
| Основно тегло |
По-лек (по-малко материал на единица охлаждане) |
По-тежки |
| Сложност на производството |
По-високо (екструзия с множество портове) |
Долен (просто екструдиране) |
| Капацитет на охлаждане на обем на ядрото |
По-високо |
По-ниска |
Производствен процес – прецизност от намотка до сърцевина
Sinupower произвеждаПрецизно сгъната тръба тип В на сърцевината на радиаторачрез строго контролирана производствена последователност:
1 Избор на сплав Алуминиеви намотки AA3003 или AA3102, избрани за топлопроводимост, формоспособност и устойчивост на корозия.
2 Прецизно екструдиране Многопортов B-профил, екструдиран чрез прецизни матрици. Наблюдението на размерите в реално време гарантира постоянна геометрия.
3 Чертеж и оразмеряване Многоходовото студено изтегляне усъвършенства размерите и повърхностното покритие до толеранси на крайната спецификация.
4 Отгряване Отгряването в контролирана атмосфера с равномерност ±5°C осигурява постоянна зърнеста структура и механични свойства.
5 Изрязване по дължина Прецизно рязане до указани от клиента дължини с изчистени, квадратни краища за сглобяване на сърцевината.
6 Проверка на качеството 100% проверка на размерите, тест за течове и механична проверка на партида.
Възможности на оборудването
- Sinupower управлява над 90 вида оборудване и инструментална екипировка, включително производствени линии за заваряване, машини за рязане, преси за щанцоване, машини за изтегляне, пещи за отгряване и кранове.
- Тази възможност за вътрешно оборудване позволява контрол на процеса от край до край от суровината до готовата тръба.
- Всички процеси се извършват под надзора на системата за управление на качеството IATF 16949.
Приложения – където B-тръбите осигуряват основна стойност
Автомобилни охладителни системи
- Радиатори за охлаждане на двигатели – леки автомобили, джипове, лекотоварни автомобили
- Радиатори за товарни автомобили – автобуси, тежкотоварни камиони, извънградска техника
- Охладители на наддувния въздух – двигатели с турбокомпресор и компресор
- Маслени охладители – охлаждане на трансмисия и двигателно масло
ОВК и стационарни системи
- Кондензатори за промишлени климатици
- Системи за охлаждане на електроцентрали
- Индустриални топлообменници
- Изграждане на ОВК климатични камери
Термично управление на електрически превозни средства
- Охлаждащи плочи на батерии и топлообменници
- Системи за охлаждане на силова електроника
- Термопомпени кондензатори и изпарители
Персонализиране – основен компонент, съобразен с дизайна на вашия радиатор
Sinupower проектира, произвежда и обработваПрецизно сгъната тръба тип В на сърцевината на радиатораспоред чертежи или мостри на клиента. Нашият подход за икономичен контрол обхваща всеки етап:
-
Размери на профила:Ширината на тръбата, височината и дебелината на стената са съобразени с вашия дизайн на сърцевината.
-
Избор на сплав:AA3003, AA3102 или персонализирани сплави въз основа на изискванията за производителност.
-
Многопортова конфигурация:Броят на вътрешните портове и геометрията са оптимизирани за вашия поток на охлаждащата течност и целите за падане на налягането.
-
Дължина:Изрежете по посочените от вас монтажни размери.
-
Повърхностна обработка:Конверсионно покритие, цинкови люспи или анодизирани покрития за подобрена защита от корозия.
-
Крайна обработка:Изчистени, скосени или разширени краища за сглобяване на заглавната плоча.
Степен контрол по цялата верига на стойността
- Снабдяване със суровини от сертифицирани по ISO 14001 топилни заводи с пълна възможност за проследяване
- Контрол на процеса от екструдиране до крайна проверка
- Управление на качеството на персонала, екипите, процесите и системите за поддръжка
- Доставка навреме с пълна документация за проверка
Качество и сертификати – Проверени производствени стандарти
Производствените процеси на Sinupower заПрецизно сгъната тръба тип В на сърцевината на радиатораработят по следните сертифицирани системи:
Системни сертификати
-
IATF 16949:2016– Автомобилно качество
-
ISO 9001:2015– Управление на качеството
-
ISO 14001:2015– Екологични
-
ISO 45001:2018– Здраве и безопасност
Интелектуална собственост
-
2 патента за изобретение(от 2019 г.)
-
15 патента за дизайн
-
16 патента за полезни модели
📋 Пълните копия на сертификата са налични при поискване.
Инженерен преглед:Тази информация за продукта е прегледана от г-н Gao Qiang, основател на Sinupower – 20+ години в екструзията на алуминий и термичното управление, включително предишно лидерство във Fortune 500 производствени компании.
Партньорства и верига за доставки
Sinupower е установила постоянни и добри отношения на сътрудничество с признати лидери в индустрията:
-
Санхуа– Световен производител на HVAC&R компоненти
-
Данфосс– Доставчик на решения за охлаждане и отопление
-
Панкл– Специалист по високоефективно задвижване и термични системи
5000+
Годишен капацитет в тонове
20-25
Време за изпълнение работни дни
90+
Видове оборудване и инструменти
87,76%
Концентрация на продажби в Източен Китай
Опаковка:Дървени щайги с VCI хартия против ръжда, пластмасови капачки, стоманени ленти. FOB Шанхай или Нингбо; EXW налични.
Устойчивост
-
енергия:Технологията на регенеративната горелка намалява консумацията на газ с 18%.
-
Рециклиране:98% оползотворяване на материала – целият скрап се връща на сертифицирани рециклиращи предприятия.
-
вода:Изплакването със затворен цикъл намалява потреблението на вода с 40%, нулево отделяне на тежки метали.
-
Съответствие:RoHS и REACH съвместими.
-
Материална ефективност:B-тръбният дизайн използва по-малко алуминий на единица охладителен капацитет в сравнение с традиционните дизайни.
Често задавани въпроси за B-Tubing
Въпрос: Какво е основното предимство на тръбите от тип B в сгънатите сърцевини на радиатора? A: Тръбите от тип B осигуряват по-голяма повърхност за пренос на топлина в рамките на същия обем на сърцевината, предизвикват турбулентен поток на охлаждащата течност за по-добър топлообмен и позволяват по-компактни дизайни на радиатори – всичко това допринася за подобрена ефективност на охлаждане и намалено тегло.
Въпрос: Какви сплави се използват за производството на B-тръби? О: Sinupower използва алуминиеви сплави AA3003 и AA3102, избрани заради отличната им топлопроводимост (200–220 W/m·K), възможност за формоване и устойчивост на корозия в автомобилни охлаждащи среди.
Въпрос: Може ли Sinupower да произвежда персонализирани B-тръбни профили за специфични дизайни на радиатори? A: Да. Sinupower може да проектира и произвежда B-тръбни профили според чертежи или мостри на клиента. Нашите вътрешни възможности за инструменти позволяват разработване на щанци по поръчка за 15–20 работни дни.
Въпрос: Какви сертификати притежава Sinupower за производство на B-тръби? О: Sinupower е сертифициран по IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018.
В: Какъв е типичният срок за изпълнение на поръчки за B-тръби? О: Стандартното време за доставка е 20–25 работни дни за поръчки до 50 000 броя. Персонализираното оборудване добавя 15–20 работни дни.
В: Как дизайнът на B-тръбата подобрява ефективността на топлопреноса? A: B-формата увеличава повърхностната площ и създава контролирана турбуленция в потока на охлаждащата течност, което нарушава термичния граничен слой и подобрява конвективния пренос на топлина. Това позволява повече топлина да бъде отхвърлена от тръба с по-малък обем на ядрото.
Въпрос: Какви крайни покрития се предлагат за B-тръби? О: Ние предлагаме квадратно изрязани, очистени, скосени, разширени и разширени краища, за да отговарят на различни методи за сглобяване на заглавната плоча.
Sinupower доставяПрецизно сгъната тръба тип В на сърцевината на радиаторакоето позволява на производителите на радиатори да постигнат превъзходни топлинни характеристики в компактни, леки конструкции. Каним производители на оригинално оборудване, първостепенни доставчици и производители на радиатори да се свържат с нас за проби, технически листове с данни или съвместен преглед на дизайна.
