Резюме: Плоски овални тръбисе използват широко в топлообменници с оребрени тръби, защото помагат да се балансират две неща, с които клиентите постоянно се борят: силен топлопренос и ниско съпротивление от страна на въздуха. Тази статия разбива какво представляват плоските овални тръби, къде блестят, най-често срещаните болни точки за купувача (спад на налягането, шум, ограничения на капацитета, корозия, непоследователни размери, проблеми със съединяването) и практически контролен списък, който да ви помогне да определите правилната тръба за вашия проект. Ще намерите също таблица за сравнение, съвети за избор и ЧЗВ, за да можете да преминете от „не сте сигурни какво да поискате“ към „уверено решение за покупка“.

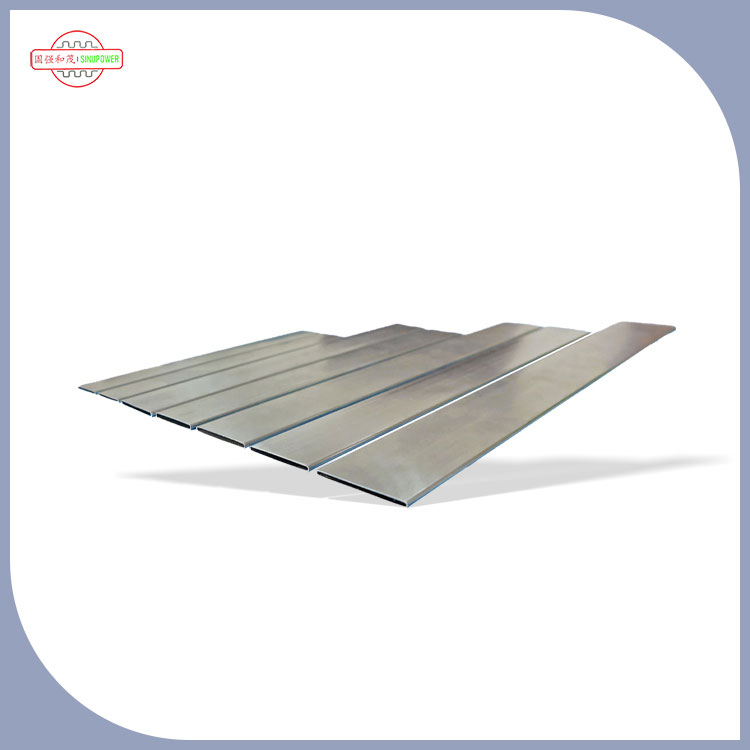

Плоски овални тръбиса топлопреносни тръби с овално напречно сечение, които имат „по-плосък“ профил от традиционната кръгла тръба. В топлообменниците с оребрени тръби тръбата е магистралата за вашата работна течност (вода, хладилен агент, гликол, масло и т.н.), докато ребрата помагат обмен на топлина с въздуха. Формата на тръбата влияе върху това как въздухът тече около намотката, как се закрепват перките и колко топлина можете да преместите на единица площ.
Мислете за плоските овални тръби като за практично надграждане на геометрията: те могат да намалят съпротивлението от страната на въздуха, като същевременно поддържат силен топлообмен. Тази комбинация често се превръща в по-малки намотки, по-тихи вентилатори, по-ниска консумация на енергия или по-голям оперативен марж, когато устройството се замърси.
Много купувачи първо се замислят за плоски овални тръби, когато срещнат едно от тези ограничения:ограничено пространство за инсталиране, строги енергийни цели, граници на шума, илитавани с падане на налягането. Ако това ви звучи познато, продължете да четете - тази форма може да бъде много директно решение, когато е зададена правилно.
Закупуването на тръби за пренос на топлина не е свързано само с „размера на тръбата“. Повечето проекти се провалят или се забавят поради скрити ограничения: спад на налягането от страна на въздуха, напасване на ребрата, корозия, съвместимост на съединенията и последователност на размерите от партида до партида. Ето как плоските овални тръби могат да се справят с най-честите болезнени точки.
Ако някога сте имали бобина, която е изглеждала страхотно на хартия, но е пропуснала производителността на полето, това обикновено се дължи на един от елементите по-горе не е дефиниран достатъчно строго в спецификацията на тръбата.
Плоските овални тръби се появяват в широк спектър от индустрии, тъй като предимствата (ефективност на въздушния поток, компактност и стабилна интеграция на перките) прилагат за много топлообменници въздух-флуид.
На практика „правилният“ избор зависи от вашите приоритети: минимален спад на налягането, максимален капацитет, устойчивост на корозия или простота на производство. Добрият доставчик ще ви помогне да приведете геометрията на тръбата в съответствие с тези приоритети, вместо да настоявате за универсален вариант.
| Фактор на решение | Плоски овални тръби | Кръгли тръби |
|---|---|---|
| Падане на налягането от страната на въздуха | Често по-ниски при сравними оформления на намотките, поддържащи по-ниска енергия на вентилатора | Обща базова линия; може да изисква по-висока мощност на вентилатора за същото натоварване |
| Компактна опаковка | Силна опция, когато дълбочината/пространството е ограничено | Проста геометрия, но може да е по-обемист за същата целева производителност |
| Контрол на шума | Може да помогне за намаляване на необходимата скорост на вентилатора в много дизайни | Често се нуждае от повече усилия на въздушния поток, за да постигне същия капацитет |
| Интеграция перка към тръба | Работи добре с дизайн на перките, оптимизиран за стабилна контактна зона | Широко съвместим; много често срещана наличност на инструменти |
| Чувствителност на спецификацията | По-чувствителен към толеранси за плоскост/овалност и консистенция | Като цяло по-прощаващ при основното производство на бобини |
| Най-подходящи проекти | Дизайни, фокусирани върху енергията, стегнати опаковки, ограничения за падане на налягането | Проекти, ориентирани към разходите, широка стандартизация, по-прости вериги за доставки |
Най-бързият начин да избегнете закъснения е да посочите плоски овални тръби като инженер и да ги закупите като мениджър на проекти: определете какво има значение, заключете допустимите отклонения и подравнете тръбата с вашия метод на свързване и тестване.
Тук един опитен производител може да ви спести седмици. например,Sinupower Heat Transfer Tubes Changshu Ltd.се фокусира върху топлопреносни тръби, използвани в бобини и обменни приложения, и проектите обикновено се движат по-бързо, когато споделите своя чертеж на намотка, спецификация на перката и метод на свързване отпред.
Плоските овални тръби могат да дадат отлични резултати, но само ако продуктът е последователен. Ето удобен за купувача контролен списък, който можете да копирате във вашето RFQ.
Ако сте били изгорени от „изглежда добре до сглобяването“, контролът на размерите и защитата на опаковката обикновено са двете най-големи надстройки, които можете да изисквате.
Това са практическите подробности, които често се пропускат до първото производство:
Q1: Плоските овални тръби винаги ли са по-добри от кръглите?
О: Не винаги. Плоските овални тръби блестят, когато съпротивлението от страната на въздуха, шумът или опаковката са вашият ограничаващ фактор. Кръглите тръби могат да бъдат чудесен избор за силно стандартизирани дизайни, където простотата и широката съвместимост на инструментите са приоритет.
В2: Коя е най-голямата грешка, която правят купувачите, когато поръчват плоски овални тръби?
О: Изпускане на ключови подробности за толерантност. Ако RFQ не дефинира ясно консистенцията на размерите (включително очакванията за плоскост/овалност), рискувате проблеми с прилягането на перките, променлива производителност на бобината и голям брак по време на сглобяването.
Q3: Плоските овални тръби намаляват ли оперативните разходи?
О: Те могат. Ако дизайнът намалява спада на налягането от страната на въздуха, можете да постигнете същия капацитет с по-ниска мощност на вентилатора или по-ниска скорост на вентилатора, което често води до спестяване на енергия и намален шум.
Q4: Каква информация трябва да изпратя на доставчик за бърза оферта?
О: Споделете вашите размери на тръбата, предпочитания материал, необходими дължини, очакван годишен обем, метод на свързване (към колектори), диапазон на налягане/температура и всякакви изисквания за корозия или покритие. Един прост чертеж на намотка и спецификация на перките могат да ускорят нещата драматично.
Q5: Как да проверя качеството, без да забавя доставките?
О: Поискайте набор от предпроизводствени проби, поискайте записи за инспекция на размерите, определете вашия метод за изпитване за течове и критерии за приемане и се договорете за защита на опаковката. Това поддържа QC фокусиран и предотвратява изненади по време на сглобяване.
Плоските овални тръби не са просто „различна форма“ – те са практичен лост за подобряване на ефективността на въздушния поток, компактността и стабилността на работата когато дизайнът на вашия топлообменник достигне границите на реалния свят. Ключът е да се третира тръбата като част от система: перки, заглавки, метод на свързване и среда всички трябва да се разглеждат заедно.
Ако оценявате плоски овални тръби за предстоящ проект за серпентина или топлообменник, споделете вашите чертежи и работни условия по-рано, за да може доставчикът препоръчва най-подходящата спецификация на тръбата и план за инспекция. За поддръжка на продукта и подробности за производствените възможности,свържете се с насприSinupower Heat Transfer Tubes Changshu Ltd.и нека превърнем вашите ограничения в надеждно, готово за производство решение.
