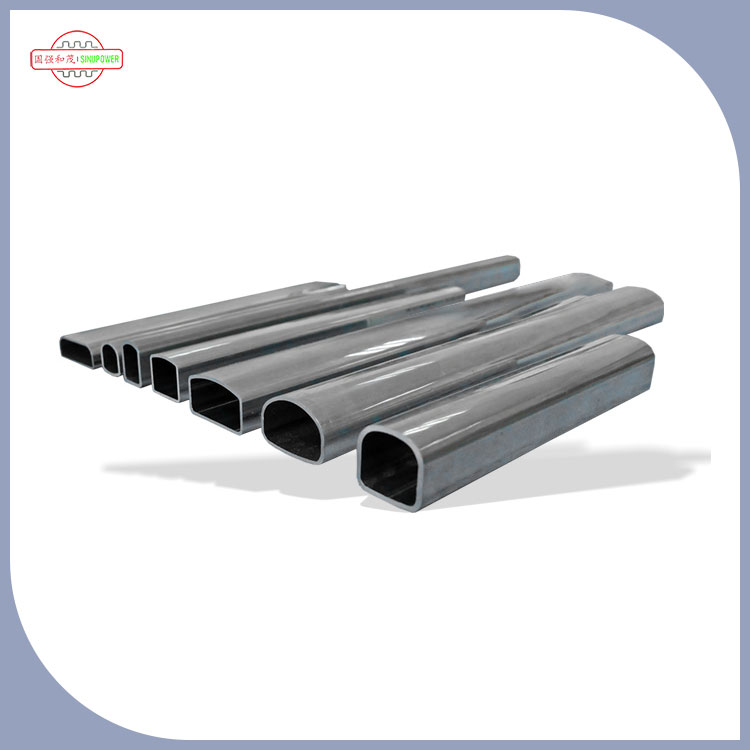

Основната тръба (също обикновено наричана "колектор" или "основна тръба") на тръба на глава за паралелен кондензатор на потока е един от неговите основни структурни компоненти, който директно определя ефективността на топлопреминаването, стабилността на системата и оперативната надеждност на кондензатора. Ролята му може да бъде разширена от четири основни измерения: Средно разпределение/събиране, структурна подкрепа, баланс на налягането и помощ за обмен на топлина, както следва:
1 、Основна функция: Прецизно разпределете и събирайте хладилни агенти, за да се гарантира ефективността на топлинния обмен
Това е най -важната роля на ръководителя. Основната единица за топлообмен на паралелен кондензатор е "основна тръба+плоска тръба+перки", където основната тръба е разделена на входната основна тръба и основната тръба на изхода, която работи заедно за постигане на ефективен поток на хладилен агент:
Входният ръководител: равномерно разпределете хладилния агент
Високотемпературната и високо налягане газообразният хладилен агент, изхвърлен от компресора, първо влиза във входната основна тръба. Супервайзорът ще разпределя хладилния агент равномерно в десетки паралелни плоски тръби чрез „дупки за отклоняване“ или „структури за отклоняване“ вътрешно (плоските тръби са основните канали за хладилен агент за обмен на топлина с въздух).
Ако разпределението е неравномерно, някои плоски тръби могат да станат "топлинни наситени" поради прекомерния хладилен агент, докато други могат да станат "празни тръби" поради недостатъчен хладилен агент, като директно намалява общата ефективност на топлопреминаването на кондензатора и дори причинява аларма за високо налягане в системата.
Експортен ръководител: Съберете и ръководете хладилен агент
След завършване на топлообмен с външен студен въздух в плоската тръба, хладилният агент се кондензира от "газообразно" състояние до "газо-течностна смес" или "течно" състояние и след това се влива в основната тръба на изхода. Супервайзорът събира целия хладилен агент в плоските тръби и го изпраща до устройството за дроселиране (като разширителен клапан) през тръбопровода на изхода, за да завърши следващия етап от цикъла на хладилник.
Експортният надзор също ще използва "структура на натрупване на течност" (като долен жлеб), за да гарантира, че течният хладилен агент изтича първо и ще намали влизането на газообразен хладилен агент в устройството за дроселиране (за да се избегне намаляване на ефективността на дросела).
2 、Структурна поддръжка: Фиксиран блок за обмен на топлообмен, за да се гарантира общата стабилност
Плоските тръби и перки на кондензатора с паралелен поток трябва да бъдат фиксирани от основната тръба, за да образуват твърдо цяло:
Обикновено надзорните органи използват алуминиев сплав с висока якост (лека, добра топлинна проводимост), който е силно свързан с плоски тръби чрез „механично разширяване“ или „споещи“ процеси. Той не може само да издържи високото налягане на хладилния агент (обикновено 1,5-3,0 MPa), но и да се противопостави на външни удари като шофиране на превозното средство и вибрация на оборудването.
Ако няма фиксиран ръководител, десетки тънки плоски тръби ще се счупят поради неравномерно напрежение, което ще доведе до изтичане на хладилен агент и директно да повреди кондензатора.
3 、Баланс на налягането: Буферни колебания на хладилния агент за защита на безопасността на системата
По време на работата на хладилната система налягането на хладилния агент може да се колебае поради условията на труд, като например спиране на компресора и промени в температурата на околната среда. Основната тръба може да буферира налягането чрез следните методи:
Буфер за обем: Основната тръба има определен обем вътре, който временно може да побере хладилния агент „излишък“, причинен от внезапно повишаване на налягането, като избягва налягането на системата от незабавно надвишаване на прага на безопасност (например, когато налягането на изпускането на компресора е твърде високо, основната тръба може да облекчи въздействието на високото налягане върху плоската тръба).
Помощ за разделяне на течността на газ: В основната тръба на изхода се натрупва газообразният хладилен агент в горната част на основната тръба поради ниска плътност, докато течният хладилен агент ще се отложи в долната част поради висока плътност. "Горната и долната слоеста" структура на основната тръба може да помогне за разделяне на газ и течност, като намали риска от "течен чук" (ако течният хладилен агент директно влезе в компресора, това ще причини увреждане на компресора).
4 、Помощ за топлинен обмен: намалява местната топлинна устойчивост и подобрява общата ефективност на топлопреминаването
Въпреки че ръководителят не е основният компонент за обмен на топлообмен, те могат да помогнат за обмен на топлина чрез материал и структурен дизайн:
Материална топлопроводимост: Алуминиевата сплав, използвана за основната тръба, има топлинна проводимост от около 200W/(M · K), която е много по -висока от тази на обикновения стоманен материал. Той може допълнително да дифундира топлината, прехвърлена от плоската тръба във въздуха, намалявайки локалното натрупване на топлина (например когато температурата в близост до входната основна тръба е висока, основната тръба може да помогне при разсейване на топлина, за да се избегне напукване при връзката между плоската тръба и основната тръба поради прекомерната разлика в температурата).
Структурна оптимизация: Някои от външните стени на основните тръби ще бъдат проектирани с „микро перки“ или „канали“, за да се увеличи контактната зона с въздуха, като индиректно подобрява ефективността на разсейване на топлината (особено в компактните пространства като климатик на превозното средство, този дизайн може да компенсира проблема с недостатъчната зона на топлообмен).
