Въведение в алуминиеви и алуминиеви сплави материали

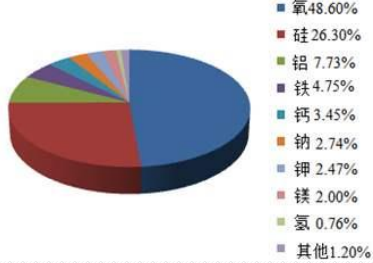

Алуминият е най-широко разпространеният и изобилен метален елемент в земната кора, което представлява приблизително 7,3-8,3% от общата маса на коричката, втора само за кислород и силиций; Алуминият е открит в началото на 19 век и започва да има производствен мащаб в началото на 20 век; Твърда алуминиева сплав е изобретена в началото на 20 век и е широко използвана във военната индустрия по време на Първата световна война.
Алуминиева сплав: сплав на базата на алуминий с определено количество други легиращи елементи, което е един от леките метални материали.
Алуминиева сплав срещу стомана
Алуминиевата сплав има ниска плътност, умерена якост, висока специфична якост и специфична коравина; Отлична устойчивост на корозия; Висока топлопроводимост и електрическа проводимост; Средно удължение, пластмасовата обработка изисква строг контрол на параметрите на процеса; Трудността за заваряване е малко по -висока.

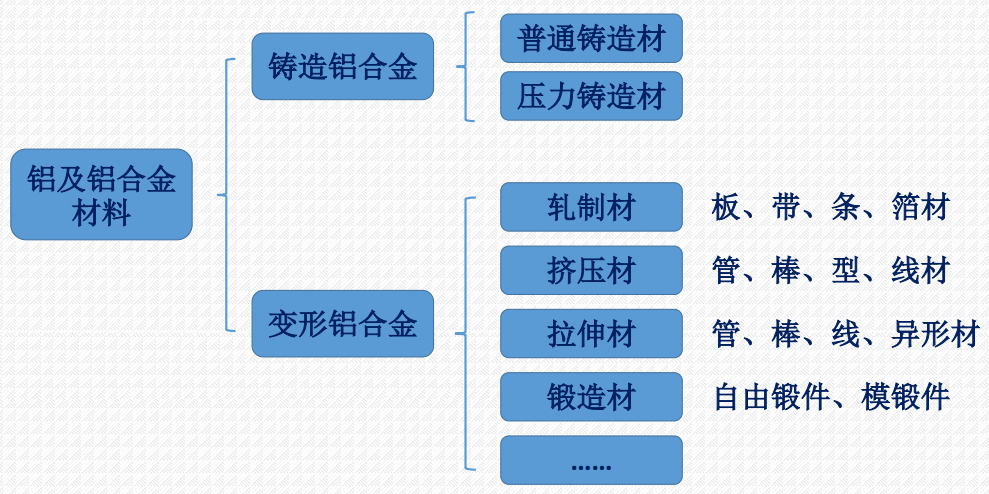

Класификация на алуминиеви и алуминиеви сплави по метод на обработка
Леене на алуминиева сплав: Алуминиева сплав с желаната форма и структурни свойства, получени чрез хвърлянето й в различни модели при определена температура, скорост и условия на външна сила, използвайки добрата плавност и пълнеемостта на алуминиевата сплав.
Деформирана алуминиева сплав: Различни полу-завършени алуминиеви сплави като плочи, тръби, пръти, проводници и профили, изработени от алуминиеви слиети, разтопени и хвърлени с съставки на сплав като суровини и обработени от различни методи за обработка на налягането (търкаляне, екструзия, разтягане, коване и т.н.).
Леяла алуминиева сплав и деформирана алуминиева сплав
Основната разлика между отливащата алуминиева сплав и деформираната алуминиева сплав е, че съдържанието на легиращия силиций на елемента в отливащата алуминиева сплав надвишава това в повечето деформирани алуминиеви сплави; Деформираната алуминиева сплав има плътна структура, равномерен състав и свойства, висока якост и добра пластичност; Кастингът на алуминиева сплав има добра обработка, е по -малко ограничен от дизайна на структурата на компонентите и има висока ефективност на производството; Алуминиевата сплав с леене има добри характеристики на леене и може да се използва за приготвяне на сложни форми на форма; Няма нужда от голямо допълнително оборудване; Той има предимствата на спестяването на метали, намаляване на разходите и намаляване на работното време и се използва широко в авиационната и гражданската индустрия. Използва се и за производство на части като глави на цилиндъра, трансмисии и бутала за автомобили, обвивки за инструменти и измервателни уреди и помпени тела за суперзаряди.
Деформируема алуминиева сплав играе основна роля в материалите, използвани в авиационните и аерокосмическите продукти, като кожи на самолети, основни греди, рамки, ребра, части за кацане, тръбопроводи, нитове и др. Строителна индустрия.
Метод за обозначаване на клавиши с алуминиева сплав (GB/T 8063-2017)

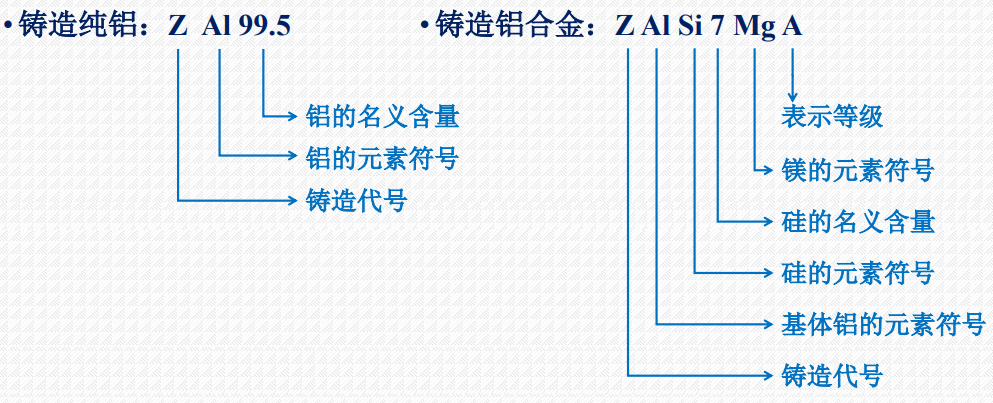

Понастоящем няма единен стандарт за леене на алуминиеви сплави в международен план и всяка страна (компания) има собствено именуване и терминология на сплав. Според китайските стандарти, отливите от лакомните метали се състоят от "z", символ на елемента на основния метал, символът на основния легиращ елемент и число, показващо номиналното съдържание на легиращия елемент; Когато има повече от 2 легиращи елемента, степента на сплав трябва да изброи символите на елемента и тяхното номинално съдържание, които са достатъчни, за да покажат основните характеристики на сплавта; Символите на легирани елементи са подредени в низходящ ред на номиналното им съдържание; С изключение на номиналното съдържание на матричния елемент, което не е посочено, номиналното съдържание на други елементи на сплав е посочено след символа на този елемент.

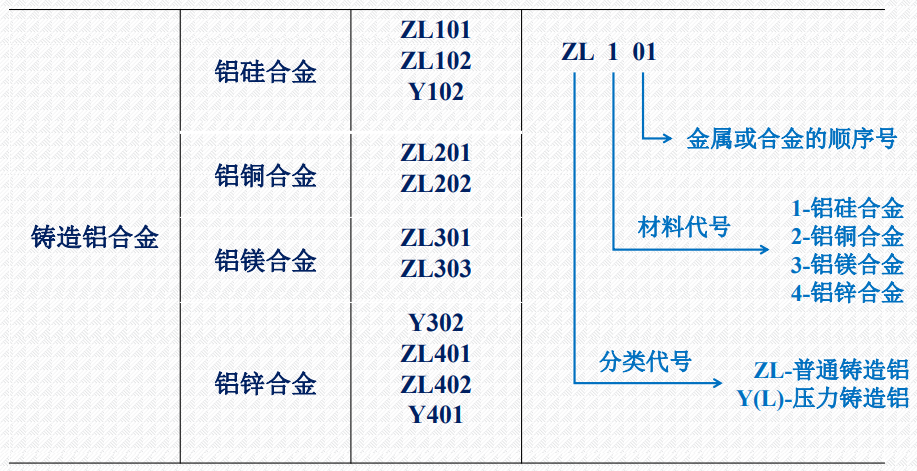

Код за леене на алуминиева сплав
Метод за определяне на деформирани алуминиеви и алуминиеви сплави (GB/T 16474-2011)
Методът на именуване за деформирани степени на алуминий и алуминиева сплав приема четири символа: Първата, третата и четвъртата цифра са арабски цифри, а втората цифра е английска главна буква; Първата цифра представлява групата алуминий и алуминиеви сплави; Втората цифра или буквата представлява модификацията на оригиналната чиста алуминий или алуминиева сплав; Последните две цифри показват чистотата на различни алуминиеви сплави или алуминий в една и съща група; Международните четирицифрени системи могат да бъдат директно реферирани. Например: 7A047075.

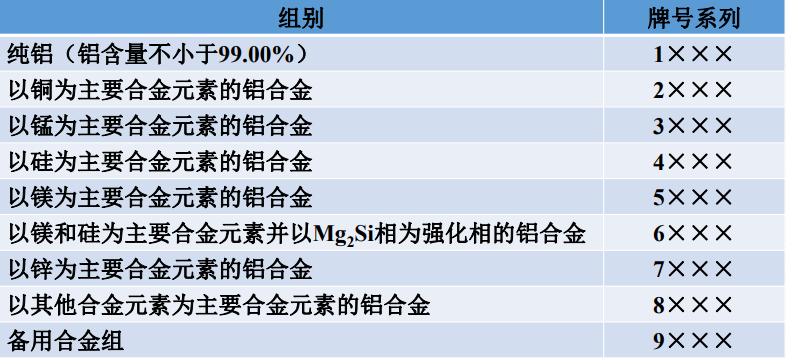

Групи деформирани алуминиеви и алуминиеви сплави
Код на състоянието за деформирани алуминиеви и алуминиеви сплави (GB/T16475-2008)
Основни състояния кодове за деформирани алуминиеви и алуминиеви сплави: F (свободно работещо състояние), O (отгрято състояние), H (Вържено състояние на работата), W (състояние на топлинна обработка на разтвора), t (състояние на обработка на топлината).

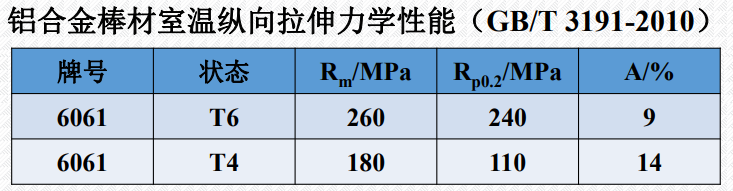

Производителността и състоянието на материалите за алуминиеви сплави са пряко свързани
Деформирани степени на алуминий и алуминиева сплав
Aluminum alloy grades used in China: LG1、LD10； Classified by alloy properties and applications: industrial pure aluminum (L), industrial high-purity aluminum (LG), coated aluminum (LB), rust proof aluminum (LF), hard aluminum ( Ly), ултра твърд алуминий (LC), кован алуминий (LD), специален алуминий (LT) и др.; Като цяло, той може да съответства на четири степени на символни системи, които могат да бъдат намерени в GB/T 3190-2008.
Състояние на развитие на материали от алуминиева сплав в Китай
Китай е основен производител и потребител на материали за алуминиеви сплави; Алуминиевите сплав имат широк спектър от приложения в транспорта, морските, аерокосмическите и други полета, особено в някои леки ключови компоненти на автомобили, самолети, аерокосмическо пространство, кораби и други полета. Материалите от алуминиева сплав са незаменими; Китай е страна с голямо производство на алуминиеви материали и голям мащаб на производствено оборудване в света; Понастоящем по -голямата част от материалите за алуминиеви сплави в Китай принадлежат към продуктите от средния до ниския клас, а някои продукти все още трябва да бъдат закупени на високи цени от чужбина с остарели нива на обработка и лоша стабилност на продукта.
Цели за развитие на материали за алуминиеви сплави в Китай
Доклад за изследване на 2019 г. относно стратегията за развитие на основните материали (неферни метали) от Китайската инженерна академия. Въз основа на действителната ситуация в Китай и тесните места, срещани в полето на алуминиевата сплав, Асоциацията на неферните метали в Китай предлага следните средни цели за развитие: До 2030 г. материалите за алуминиеви сплав с висока производителност ще достигнат международни стандарти, като някои международни благородни благородници ще достигнат международни стандарти, като някои международни благо, достигат до международно благопости нива и всеобхватните механични и процесорни свойства на материалите ще отговарят на изискванията на съвременните показатели за производствената индустрия; До 2035 г. материалите за алуминиеви сплави ще достигнат добро международно ниво, постигайки самодостатъчност и износ на огромното мнозинство от материали от алуминиеви сплави и реализирайки развитието на световната индустрия на алуминиевата сплав.
Нов напредък в материалите за алуминиеви сплави в Китай
Има спешно търсене на големи и високоефективни алуминиеви сплави в полета надолу по веригата; Усъвършенстване на микроструктурата; Чрез добавяне на литий или редки земни елементи и т.н.; Чрез технологията след обработката: множество прецизни валцувания, голяма деформация и т.н.; Композитни материали на алуминиева основа; Алуминиева сплав от металургия на прах; Образуване на спрей, образуване на коагулация и тиксотропна форма.

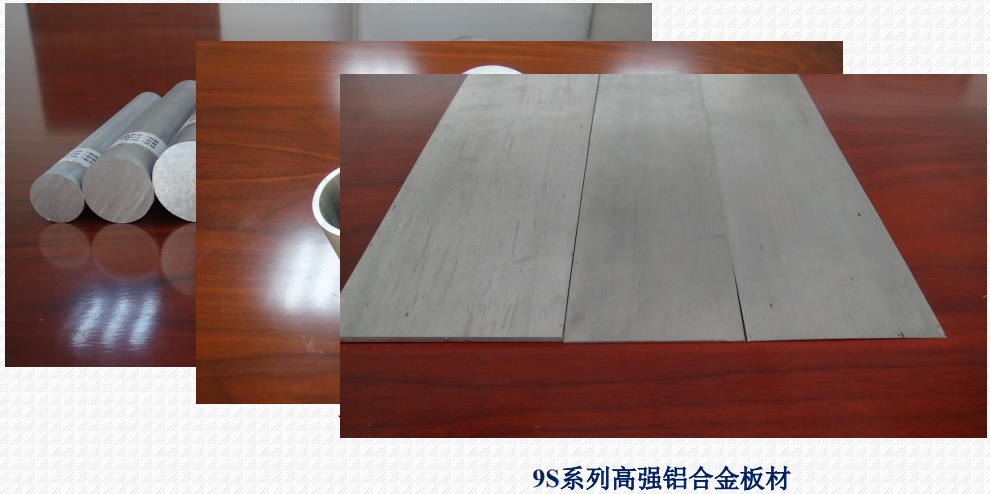

9 серия високоефективна прахова металургия алуминиева сплав
Постиженията на научните изследвания и развитието на Института по приложна химия Changchun, Китайска академия на науките, които са отнели повече от 20 години; Проект за инкубация на Qingdao Zhongke Applied Hymical Technology Research Institute; Световните проекти за алуминиеви сплави в световната индустриално прах; Използване на механично легиране+полустоятелна технология за производство на металургия за образуване/прах, серия от специални алуминиеви сплави с висока якост (9S), висока устойчивост на корозия (9в), висока температурна устойчивост на обслужване (9 часа), ниско разширяване и висока устойчивост на износване (9е ) са подготвени; Той запълва празнината в алуминиеви сплави в Китай и може да замени внесените 7075, 5083, CZ42 и 4032 алуминиеви сплави.

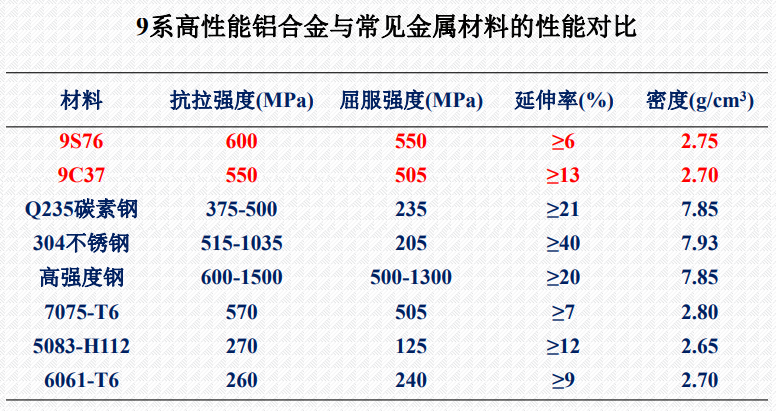

Собственост
Специалните алуминиеви сплави, приготвени по метода на металургията на прах, имат висока якост, стабилни характеристики и значително по -добри показатели от традиционните алуминиеви сплави, произведени в индустриализацията; Механичните показатели за производителност на материалите в триизмерна посока са основно еднакви.
Метод за формоване
Отличният процес на синтероване може да постигне добри показатели без лечение на стареене, а процесът е прост.
Заваръчни показатели
Механизмът на микро армировка на алуминиевия сплав от 9-серия не показва значително намаляване на якостта при заваръчната фуга за триене.
Изследване на прилагането на алуминиева сплав в полето на домашните уреди
Дискусия относно прилагането на алуминиева сплав в полето за домашен уред - ламарина
Алуминиевата плоча има по -добра устойчивост на корозия от стоманената плоча; Обикновеното анодизиране може да подобри естетиката; Твърдото анодизиращо/микро окисляването на дъгата може да подобри устойчивостта на износване и безопасността; Може да се използва за панели, структурни дъски, чекмеджета и т.н.; Устойчив на петна, устойчив на слънце и не лесно надраскано.
Възможна техническа трудност: равномерност на повърхностната обработка за дъски с големи размери.
Дискусия относно прилагането на алуминиева сплав в полето на домашните уреди - профили и тръби
Профилите на алуминиевата сплав могат да заменят стоманата и да се използват като структурни поддържащи материали за домакински уреди; Тънките стени тръби могат да се използват като тръби за топлообмен за климатици/хладилници, заместващи медни тръби; 9C1 * Алуминиева сплав, с над 99% алуминиев състав; The tensile strength reaches over 300MPa, and the thermal conductivity is 210W/m • K ±; Корозионна устойчивост и добра течност на хладилния агент.

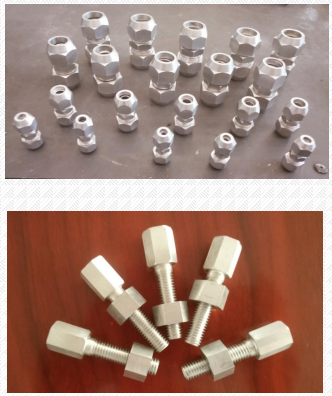

Дискусия относно прилагането на алуминиева сплав в полето на домашните уреди - резервни части
Сменете медта на сплав, за да произвеждате хладилник/климатик конектори, директни конектори и т.н.; ρ (9s) = 2.80 ， ρ (9C) = 2.70 ， ρ (H62) = 8.93 ， ρ (T2 、 T3) = 7.83 ； Сменете стоманата чрез производство на болтове и гайки; Предотвратяване на електрохимична корозия на черупката; Подобрете цялостната работа на електрическите уреди.

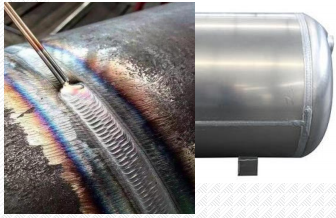

Дискусия относно прилагането на алуминиева сплав в полето на домашните уреди - вътрешен резервоар на бойлера
Понастоящем се използват процесите на огъване, заваряване и заваряване на стоманена плоча, което води до неравномерни заварки, които са предразположени към корозия и изтичане, влияещи върху експлоатационния им живот.
Предложение: Сменете с вътрешна облицовка на алуминиева сплав.
Вариант 1: Екструзионна тръба+триене разбъркване заваряване+Микро дъгово окисляване, Вариант 2: Окисляване на алуминиева плоча+Триене разбъркване за заваряване+Микро дъгово окисляване.
Заваряването на триене има гладък заваръчен шев и добра надеждност; След окисляване на микро дъгата повърхността на вътрешната облицовка се покрива с алуминиев керамичен слой, който е безопасен и нетоксичен.

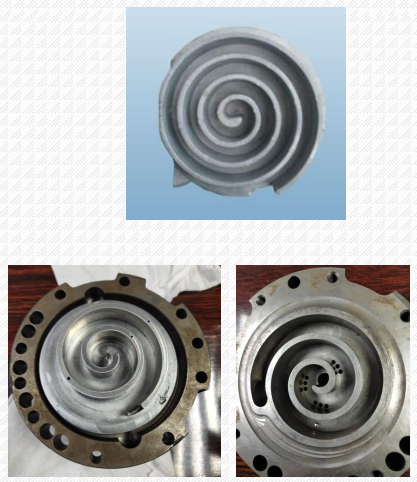

Дискусия относно прилагането на алуминиева сплав в полето за домашен уред - Vortex Disc
Климатиците на нови енергийни превозни средства широко използват компресори за превъртане, които са с малки размери и имат висока работеща ефективност; Дисковете за алуминиева сплав вихър са леки, имат ниска вибрация и нисък шум; Определена чуждестранна марка домакински климатик използва вихър компресор с динамичен диск на алуминиевата сплав, постигайки коефициент на енергийна ефективност 3,6.
Традиционен метод
Леене с ниско налягане; Течно коване; Горещо коване; Формоване на задно налягане; 4032 Алуминиева сплав; Якост на опън на стайна температура 360MPa, твърдост 110hb.
Нови материали и нови процеси
Прахово прецизно коване на формиране на технология; Размерите на кованите продукти са подобни на тези на готовите части; Може да постигне минимално или никакво рязане; Копът има добра якост и висока температурна устойчивост. Алуминиева сплав от серия 9E: якост на опън на стайна температура 450MPa, твърдост 135HB; Якост на опън при 350 ℃ 180MPa; Най-високата топлоустойчива температура може да достигне 450 ℃.
Изследване на приложението на алуминиевата сплав в полето за домашен уред - Вътрешна кофа от барабанна пералня
Понастоящем вътрешната кофа от перални машини е най -вече от материал от неръждаема стомана; Сменете неръждаемата стомана с висока якота и устойчива на корозия алуминиева сплав; Може да намали теглото с повече от 50%; Теоретично може да подобри ефективността и да намали шума.

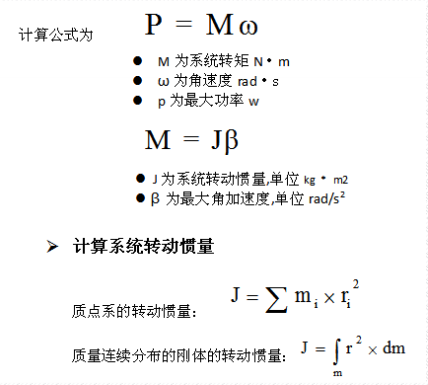

Пералня без зареждане мощност
