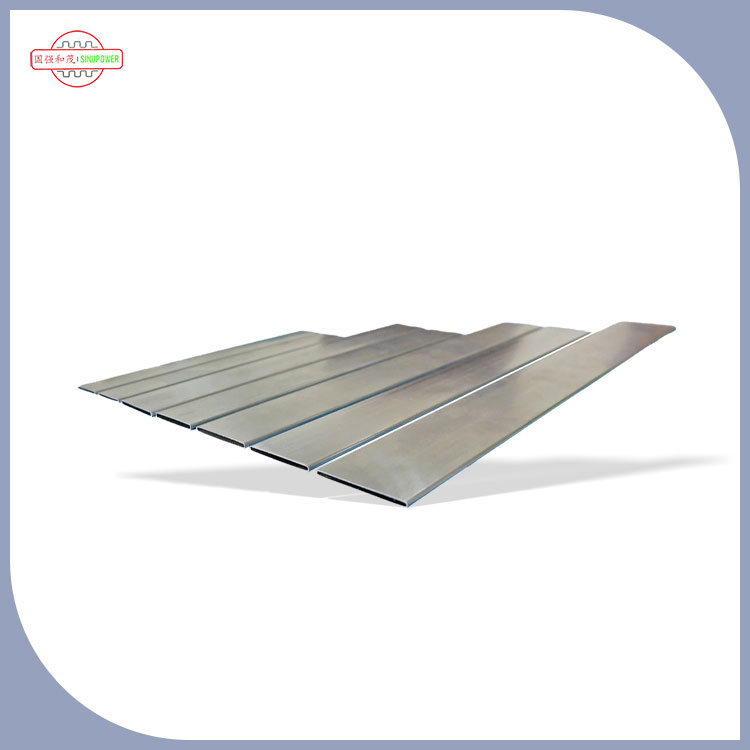

Лазерно заварени тръби за сърцевина на нагревателя, устойчиви на течове

За производителите на автомобилни HVAC надеждността на ядрото на нагревателя започва с целостта на тръбния шев.Sinupower– посветенпроизводителна прецизни алуминиеви термични компоненти – произвеждаЛазерно заварени тръби за сърцевина на нагревателя, устойчиви на течовеизползвайки високомощна фибролазерна технология. Този процес създава непрекъснат, хомогенен заваръчен шев, който елиминира пътищата на изтичане, често срещани в резистентно заварени или механично заварени тръби. Плосък профил тип B увеличава максимално повърхността за пренос на топлина, докато лазерно завареният шев осигурява структурна цялост при термични цикли и налягане на охлаждащата течност. Резултатът: нагревателни ядра, които работят надеждно през целия експлоатационен живот на автомобила. Като водещпроизводител на тръби за сърцевина на нагревател, Sinupower обслужва автомобилни HVAC доставчици в световен мащаб с надеждни, устойчиви на течове решения.

Защо лазерното заваряване има значение за тръбите на сърцевината на нагревателя

на SinupowerЛазерно заварени тръби за сърцевина на нагревателя, устойчиви на течовесе произвежда с помощта на процес, който осигурява измерими предимства пред конвенционалните методи за производство на тръби:

Производителност без течове

• Лазерното заваряване създава непрекъснат, хомогенен заваръчен шев без порьозност или микропукнатини – елиминирайки основния режим на повреда на нагревателните сърцевини.
• Постоянната дълбочина на проникване на заваръчния шев (обикновено 0,5–1,2 mm) гарантира, че съединението съответства или надвишава здравината на основния материал.
• Тестването за изтичане на хелий на всяка производствена партида потвърждава нивата на изтичане под 0,5 g/година на тръба.
• Не се изисква добавъчен материал след заваряване, премахвайки риска от остатъци от флюс или крехкост на спояващата сплав.

Превъзходна ефективност на пренос на топлина

• Сплесканият B-тип профил увеличава съотношението площ/обем, позволявайки по-бърз пренос на топлина от охлаждащата течност към въздуха в купето.
• Гладкият вътрешен отвор минимизира съпротивлението на потока и спада на налягането в сърцевината на нагревателя.
• Равномерната дебелина на стената (толеранс ±0,05 mm) осигурява постоянна топлопроводимост по цялата дължина на тръбата.

Подобрена издръжливост при термичен цикъл

• Лазерното заваряване създава металургична връзка, която издържа на многократно термично разширение и свиване без напукване от умора.
• Съвместим с алуминиеви сплави AA3003 и AA3102, избрани заради отличната им топлопроводимост (200–220 W/m·K) и формоспособност.
• Валидиран за 10 000+ термични цикъла от -40°C до +120°C без влошаване на качеството на заваръчния шев.

Чисто производство без поток

• Лазерното заваряване елиминира необходимостта от флюс или паста за спояване, намалявайки риска от замърсяване и опростявайки сглобяването надолу по веригата.
• Без пръски при заваряване или окисляване на повърхността – тръбите са готови за закрепване на ребра и запояване на колектор веднага след заваряване.
• Постоянната геометрия на заваръчния шев позволява автоматизирано вмъкване на ребра и подреждане на сърцевината без проблеми с подравняването.

Лазерно заварена тръба от B-тип срещу конвенционална зашита тръба

Производствен процес – от намотка до завършена тръба

Производството наЛазерно заварени тръби за сърцевина на нагревателя, устойчиви на течовеследва строго контролиран процес от шест стъпки от бобината до завършената тръба:

Стъпка 1 – Избор на материал

• Основни материали: Алуминиеви сплави AA3003 и AA3102, избрани за топлопроводимост, формоспособност и съвместимост с спояване.
• Входящата намотка е тествана за химически състав и качество на повърхността.
• Диапазон на дебелината на материала: 0,20 mm до 0,60 mm в зависимост от изискванията на приложението.

Стъпка 2 – Оформяне на лента

• Алуминиевата лента е оформена на руло в профил тип B – сплесканото, овално напречно сечение, характерно за тръбите със сърцевина на нагревателя.
• Прецизно оформящите матрици осигуряват постоянни размери на профила по цялата дължина на рулона.
• Вграденото лазерно измерване следи геометрията на профила, за да поддържа толеранси.

Стъпка 3 – Лазерно заваряване

• Високомощен оптичен лазер (1–3 kW) доставя фокусирана енергия към шева на тръбата, създавайки заваръчен шев с дълбоко проникване и малка ширина.
• Защитният газ (аргон или хелий) предпазва заваръчната вана от окисляване.
• Мониторингът на заваръчния шев в реално време проследява дълбочината на проникване, ширината на заваръчния шев и порьозността – автоматично отхвърляне на участъци извън спецификацията.

Стъпка 4 – Отгряване на заваръчния шев

• Локализираното отгряване след заваряване облекчава остатъчното напрежение в зоната на заваряване, без да засяга температурата на основния материал.
• Гарантира, че зоната на заваряване има подобна пластичност и възможност за формоване като останалата част от тръбата.

Стъпка 5 – Оразмеряване и изрязване по дължина

• Тръбите се калибрират до окончателните размери чрез серия от матрици за оразмеряване.
• Нарежете до указани от клиента дължини с помощта на прецизно рязане или оборудване за рязане.
• Краищата се почистват и се подготвят за вмъкване на перка или закрепване на хедера.

Стъпка 6 – 100% тест за течове

• Всяка тръба се подлага на тест за течове с хелиева масова спектрометрия, за да се провери херметичността.
• Критерий за приемливост: ≤0,5 g/годишно изтичане.
• Тръбите, които не са издържали теста, автоматично се отхвърлят – гарантирайки, че нито една дефектна тръба не напуска производствената линия.

Фокус на приложението – Нагревателни ядра за автомобилни HVAC

Като доверендоставчик на тръби за сърцевина на нагревател за автомобили, продуктите на Sinupower се внедряват в множество платформи за превозни средства:

Основни приложения

• ОВК системи за пътнически превозни средства:Основен компонент за отопление на кабината в седани, SUV и лекотоварни автомобили.
• Климатичен контрол за търговски автомобили:Тежки нагревателни сърцевини за камиони, автобуси и извънградско оборудване.
• Термично управление на електрическия автомобил:Интегриран в EV отоплителни системи (термопомпа или резистивни отоплителни конфигурации).
• ОВК климатични камери:Използва се в приложения за сградно и промишлено отопление, където са необходими компактни, устойчиви на теч топлообменници.

Точки на интегриране в модула на сърцевината на нагревателя

• Тръбите се вкарват между купчините ребра и се разширяват или запояват, за да образуват основния блок.
• Краищата на тръбите са свързани към входните/изходните колектори чрез спояване или механично свързване.
• Охлаждащата течност (охлаждащата течност на двигателя или нагревателната течност за EV) тече през вътрешността на тръбата, докато въздухът преминава през външната част на ребрата.
• Преносът на топлина се осъществява от течността през стената на тръбата и перките към въздуха в кабината.

Съвместимост с процесите на сглобяване

• Нашите тръби са съвместими както с процесите на спояване в контролирана атмосфера (CAB), така и с процесите на спояване с вакуум.
• Гладкият заваръчен шев без оксиди не изисква допълнително почистване преди запояване – намалявайки етапите на процеса и рисковете от замърсяване.
• Профилите и дължините на тръбите могат да бъдат персонализирани, за да отговарят на специфичните геометрии на ядрото и изискванията на платформата на превозното средство.

Сертификати за качество и производствени стандарти

Производствените процеси на Sinupower работят в рамките на следните сертифицирани системи:

📋 Пълните копия на сертификата са налични при поискване.

Интелектуална собственост

• 2 патента за изобретение– включваща собствена система за позициониране при лазерно заваряване за тръби тип B.
• 15 патента за дизайн– покриващи уникални тръбни профили и геометрии на сърцевината на нагревателя.
• 16 патента за полезни модели– фокусиран върху подобрения в процесите на формоване на тръби и заваряване.

Възможности за персонализиране за тръби на сърцевината на нагревателя

Персонализиране на размерите

• Ширина на тръбата:12 mm до 40 mm (посочено от клиента)
• Височина на тръбата:1,5 mm до 5,0 mm (сплескан профил)
• Дебелина на стената:0,20 мм до 0,60 мм
• Дължина:100 mm до 2000 mm (рязане по дължина по поръчка)
• Толерантност:±0,05 мм при критични размери

Опции за сплав и покритие

• AA3003:Стандартна сплав – добра топлопроводимост и формуемост, устойчива на корозия.
• AA3102:Вариант с по-висока якост – подходящ за приложения с по-високо налягане или по-взискателни приложения.
• Повърхностна обработка:Опционално покритие с цинкови люспи или преходно покритие за повишена устойчивост на корозия.

Опции за крайна форма

• Квадратна кройка– стандарт за вмъкване на заглавка
• Скосени краища– за по-лесно сглобяване и уплътнение
• Разширени краища– за механични връзки на колектора
• Персонализирани крайни профили– по чертеж на клиент

Процес на развитие

1. Подаване на изискване:Клиентът предоставя спецификации, чертежи или цели за ефективност.
2. Преглед на осъществимостта:Инженерният екип оценява материала, профила и параметрите на заваряване.
3. Дизайн на инструменти:Щампи за формоване и заваряване, произведени вътрешно.
4. Прототипно изпълнение:До 100 броя за валидиране от страна на клиента – само цена на матрицата.
5. производство:Пълномащабно производство с налично PPAP ниво 3.
6. Доставка:Доставки по график със сертификати за материали и доклади за проверка.

Осигуряване на качеството – как гарантираме надеждно качество на заваръчния шев

Всяка партида отЛазерно заварени тръби за сърцевина на нагревателя, устойчиви на течовепреминава през нашата строга рамка за контрол на качеството:

Контрол на суровините

• Алуминиевите намотки се доставят от сертифицирани по ISO 14001 топилни заводи с пълна проследимост на материала.
• Входяща проверка: химичен състав (OES), качество на повърхността и проверка на дебелината.

Контроли в процеса

• Оформяне:Наблюдение на размерите в реално време с контрол на обратната връзка за поддържане на точността на профила.
• Лазерно заваряване:Мощността, скоростта и потокът на защитен газ се наблюдават непрекъснато. Качеството на заваръчния шев се проверява чрез вградена оптична кохерентна томография (OCT).
• Отгряване:Локализирано индукционно отгряване с мониторинг на температурата, за да се осигури постоянна зърнеста структура в зоната на заваряване.

Окончателна проверка

• Размери:OD, ширина, височина и дебелина на стената, измерени в 3 точки на тръба.
• Тест за течове:Хелиева масспектрометрия – 100% тръби, ≤0,5 g/год.
• Проверка на заваръчните шевове:Визуална и микроскопска проверка на непрекъснатостта на заваръчния шев.
• Механични:Тестове за опън и спукване на партида за термична обработка.

Тези процедури гарантират, че всяка пратка отговаря на строгите изисквания за качество на автомобилните HVAC приложения.

Устойчивост и екологично съответствие

Енергийна ефективност

• Лазерното заваряване изразходва значително по-малко енергия от традиционните операции в пещ за спояване – намалявайки нашия въглероден отпечатък.
• Технологията на регенеративната горелка в процесите на отгряване намалява консумацията на газ с 18%.

Рециклиране и намаляване на отпадъците

• 98% оползотворяване на материала – целият алуминиев скрап се отделя и връща на сертифицирани рециклиращи предприятия.
• В процеса на заваряване не се използва флюс или паста за спояване, което елиминира потоците опасни отпадъци.

Съответствие

• Съвместим с RoHS – няма ограничени вещества в материали или процеси.
• Съвместим с REACH – всички сплави и химикали за обработка отговарят на настоящите екологични стандарти на ЕС.

Често задавани въпроси относно лазерно заварените тръби на сърцевината на нагревателя

Свържете се със Sinupower – решения за нагревателни тръби

Sinupower доставяЛазерно заварени тръби за сърцевина на нагревателя, устойчиви на течовекоето позволява на производителите на автомобилни HVAC да произвеждат нагревателни ядра с превъзходна надеждност, постоянни топлинни характеристики и по-ниски общи производствени разходи. Каним производители на оригинално оборудване, първостепенни доставчици на HVAC и производители на нагреватели да се свържат с нас за проби, технически спецификации или съвместен преглед на дизайна.
